Pressac Communications 3クランプ CTセンサー

動作に必要なエネルギーは自給自足!
 「環境発電」技術を用いた 3クランプCTセンサー

  • 専用電源を必要としないワイヤレス 交流CTセンサーです
  • クランプ内を通過する電流で電磁誘導させ発電・蓄電し、
    そのエネルギーを利用して動作します
  • 3つの電流クランプを個別に測定し、レポートします
  • 測定値と「センサー固有のID」を 無線送信します
  • 60A、200A、600Aのラインナップを揃えています

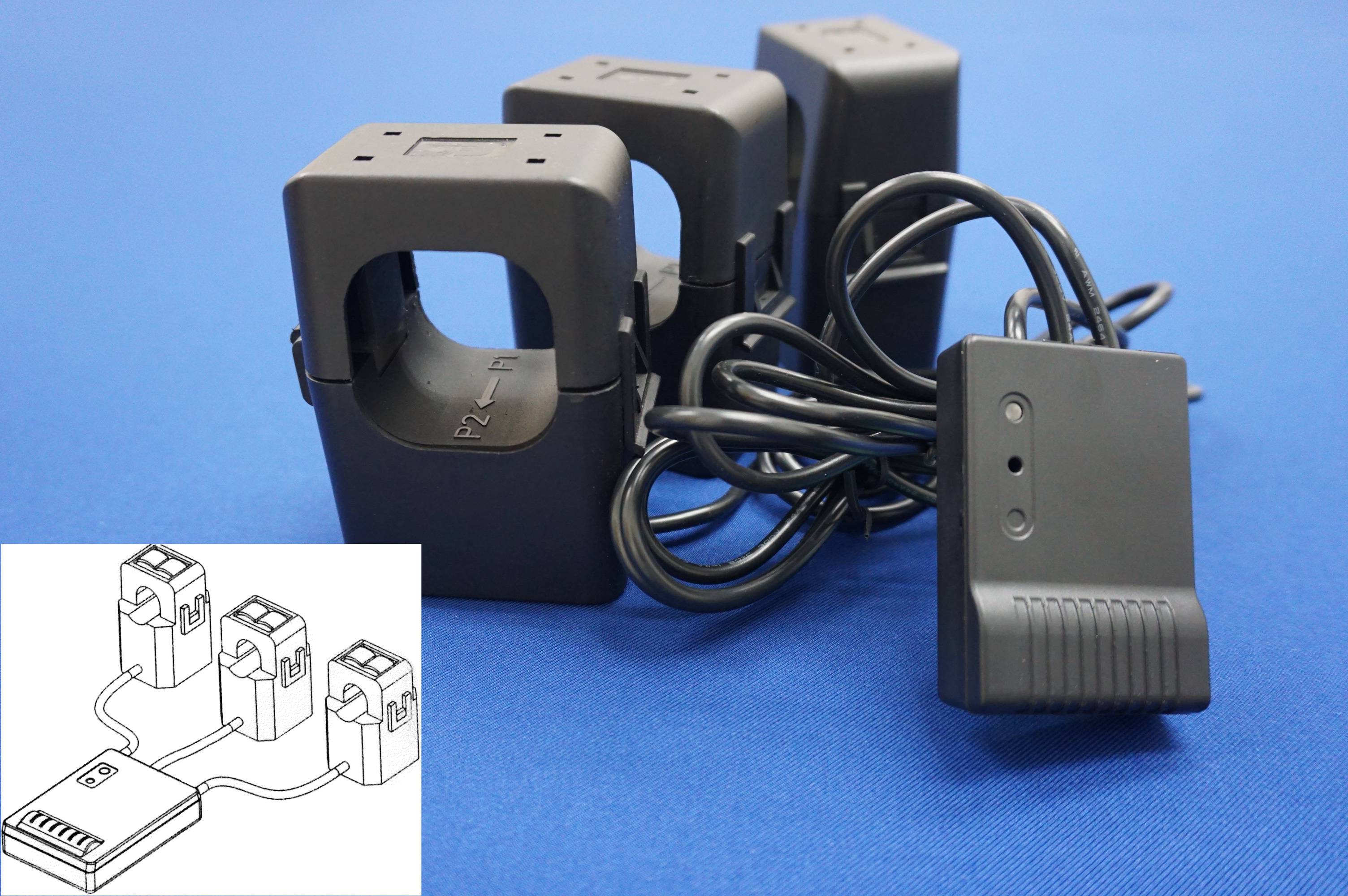

写真は600Aタイプ

特長

  • 簡単に設置できる! その後はメンテナンスフリー
    • ワイヤレスだから配線工事不要、簡単に取付けられます
    • 送信に必要なエネルギーは電磁誘導で発電するから電池交換  の時期・費用・手間を心配する必要がありません  もちろん専用電源も必要ありません
  • 広い通信エリア
    • 特定小電力無線規格(920MHz帯)の採用で屋外の見通し環境下にて150m以上のエリアをカバーします

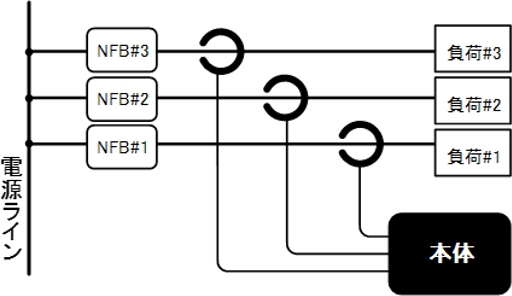

画像の説明

製品仕様

型番/品名3PCT-060A / 3Phase CT Clamp 60A
3PCT-200A / 3Phase CT Clamp 200A
3PCT-600A / 3Phase CT Clamp 600A
電源クランプ部を通過する電流による電磁誘導
測定範囲/精度1~60A、2~200A、2~600A(AC 50-60Hz) / FSD±1%
測定周期約30秒間隔
電文内容各電流クランプの測定電流値とセンサー固有のID
計測に必要な電流値が不足した時の通知
無線仕様プロトコル:EnOcean(EEP:D2-32-2) / 変調方式:FSK / 周波数:928.35MHz
データレート:125kbps / 送信出力:1mW(EIRP) / 認証規格:ARIB STD T-108
動作環境温度:-5℃~+40℃ / 湿度:問わない
防塵防水性能IP20相当
耐候性ポリカーボネート耐候性グレード素材を採用
本体サイズ38mm × 55mm × 14mm
クランプ部サイズ3PCT-060A:24mm × 26mm × 34mm 対応ケーブル径:13mm以下
3PCT-200A:35mm × 45mm × 65mm 対応ケーブル径:24mm以下
3PCT-600A:65mm × 41mm × 85mm 対応ケーブル径:36mm以下
重量3PCT-060A: 250g  3PCT-200A:600g  3PCT-600A:1.3kg
